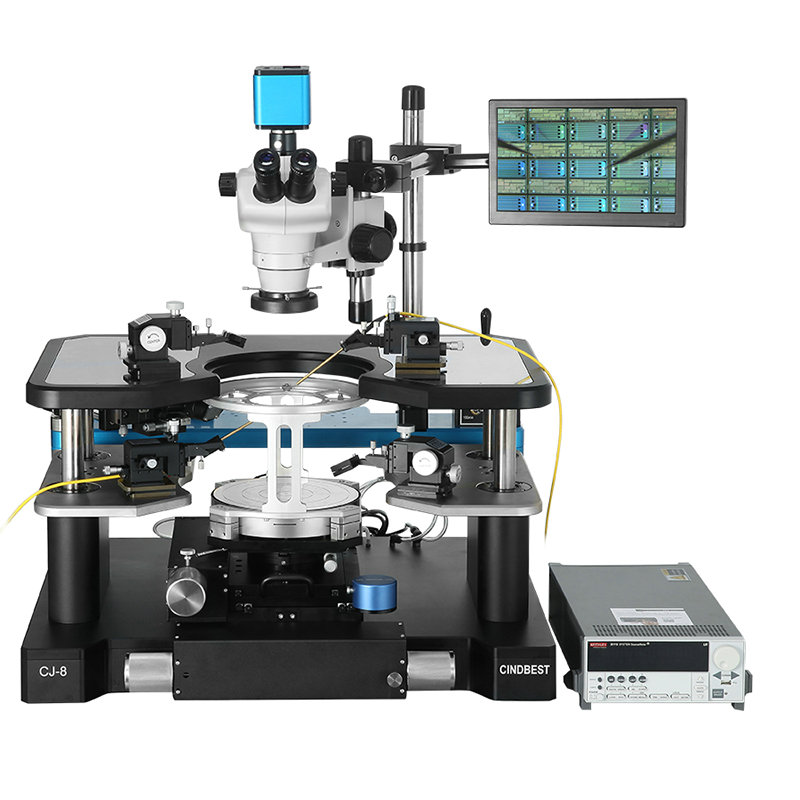

探针台是半导体行业的核心精密测试设备，核心作用是在芯片封装前，用微米级金属探针精准接触晶圆 / 芯片电极，完成电学性能测量与功能验证。

一、核心定义

探针台是集超精密机械定位、微操控、光学成像、电学测量于一体的平台，通过纳米级精度的探针与芯片焊盘 / 凸块形成临时电接触，实现对电流、电压、电阻、频率等参数的精准测量。

二、核心组成

载物台（Chuck）：真空吸附固定晶圆，可加热 / 制冷（-65℃~300℃），模拟不同工作温度。

探针与微操作器：钨 / 铼钨材质探针（针尖几微米），XYZ 三轴纳米级精准移动与接触力控制。

显微成像系统：高倍率光学显微镜（最高 1000 倍 +），辅助探针定位。

屏蔽与防震系统：隔绝外界震动与电磁干扰，保障测试稳定性。

三、主要用途

晶圆级测试（最核心）

对未切割晶圆上的每颗芯片做电学测试，筛选不合格品，避免浪费封装成本。

测试结果反馈前道工艺，优化制程、提升良率。

研发与失效分析

验证新器件 / 新工艺的电学特性，加速芯片研发。

定位芯片故障点，分析失效原因。

特殊场景测试

射频 / 毫米波：5G/6G、雷达芯片高频性能测试。

功率器件：IGBT、SiC 等高压大电流测试。

光电器件：LED 芯片同步测电学与光学性能。

高低温 / 真空：汽车、航天器件极端环境可靠性验证。

四、常见类型

手动探针台：成本低、操作灵活，适合实验室小批量测试。

半自动 / 全自动探针台：自动定位、批量测试，用于晶圆厂量产。

专用探针台：射频、高低温、真空、功率器件等定制化测试平台。
