随着半导体产业向低维化、高精度方向快速发展，石墨烯、二硫化钼、黑磷等二维材料凭借其独特的物理与化学特性，成为前沿科研与新型器件研发的核心载体，而二维材料的精准转移与可控堆叠，是实现其产业化应用与高水平科研突破的关键环节。深圳市森东宝科技有限公司（Cindbest）深耕半导体测试设备领域十余年，依托在探针台领域的核心技术积累与丰富的科研设备研发经验，推出适配不同科研需求的二维材料转移平台，涵盖入门手动、入门电动、高端定制三大系列，以高精度、高稳定性、高扩展性，为高校、科研院所及半导体企业提供一站式二维材料转移解决方案，助力中国半导体低维材料领域的科研创新与产业升级。

一、二维材料转移平台厂家介绍：

深圳市森东宝科技有限公司（Cindbest）成立于2014年，是国家高新技术企业、专精特新企业，专注半导体测试设备研发、生产与销售，在探针台领域拥有多项核心专利。
核心定位与实力
-总部与网络：总部位于深圳，在香港、北京、上海、长沙、西安、成都等多地设销售网点，服务覆盖全国，可快速响应客户需求。
-客户覆盖：已为国内95%的985/211高校、科研院所及半导体企业提供科研级测试系统，凭借可靠的产品品质，成为国内探针测试系统的核心生产供应商。
-主营产品：
-核心设备：手动/半自动/全自动探针台测试系统、激光修复测试系统、Hall测试系统、二维材料转移平台。
-配套仪器：射频探针、半导体参数分析仪、源表、矢量网络分析仪、磁控溅射镀膜仪。
-关键配件：分子泵、机械泵、GM制冷机、低温传感器等。
-经营理念：以客户为本，聚焦实验核心需求，以实现客户实验目的、助力中国半导体发展为目标，秉持专业、负责的态度，打造核心竞争力，为客户与社会创造价值。

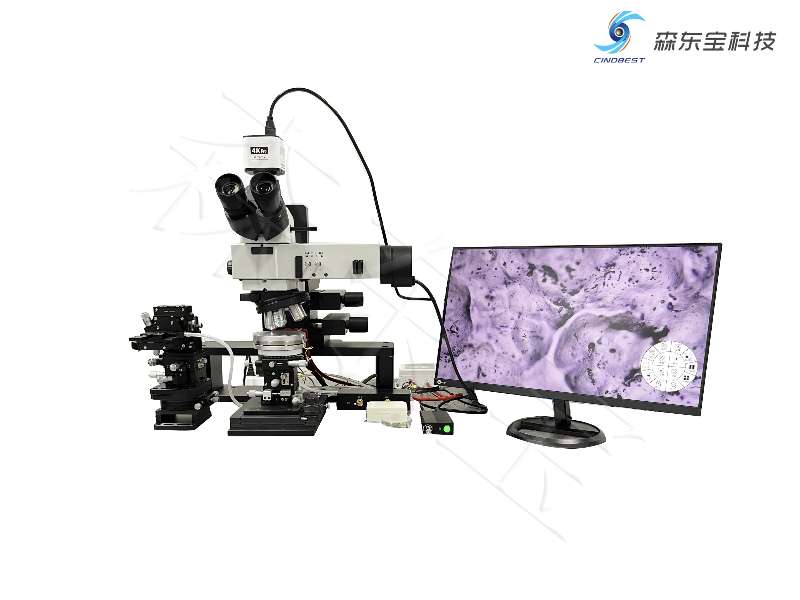

二、森东宝二维材料转移平台（三款机型对比）
1.入门手动款（基础科研入门）
-定位：低成本、易上手，适配高校基础实验、新手教学及简单二维材料转移场景，以高性价比满足入门级科研需求。
-显微镜：单筒连续变倍显微镜；标配5X物镜，可选配10X物镜。
-运动控制：转移臂6轴手动；载物台XYZ+R手动调节，支持电动升级，操作便捷且适配基础转移需求。
-温控：RT~300℃精准控温，标配1分钟快速水冷，可快速回归室温，适配常规材料转移。
-减震：阻尼/气浮减震台（选配），可根据实验环境灵活选择，保障基础转移稳定性。
-标配配件：24/27寸2K99%RGB显示器、4KCMOS相机、显示器支架、多规格夹具（支持晶圆级转移）。
2.入门电动款（高性价比科研主力）
-定位：兼顾精度与效率，是大部分科研实验室的主力机型，可满足常规范德华异质结制备、光电测试等中等难度实验需求。
-显微镜：舜宇MXFMS（可升级MX6R）；标配5X/20X/50X物镜，可选配10X物镜，成像清晰，适配不同观测需求。
-运动控制：转移臂XYZ电动控制，调节精准高效；载物台XY+R+调平手动（可升级电动）；电机采用东方电机，运行稳定可靠。
-控制：标配专业控制软件，操作便捷，可实现精准定位与参数调节，提升实验效率。
-温控：RT~300℃精准控温，标配1分钟快速水冷，满足多数材料的温度适配需求。
-减震：阻尼/气浮减震台（选配），有效减少环境震动对实验的影响，保障转移精度。
-标配配件：与入门手动款一致，满足实验观测与操作的核心需求。
3.高端定制款（前沿研究专用）
-定位：高精度、全电动，适配低温、超净、手套箱等严苛实验环境，专为顶级科研机构的前沿研究打造，可满足高质量异质结制备、低温器件研发等高端需求。
-显微镜：进口NikonLV150N，成像精度高，观测清晰；标配5X/20X/50X物镜，可选配10X物镜，适配高端科研观测需求。
-运动控制：转移臂XYZ电动控制；载物台XY+R+调平全电动调节，调节精度更高；电机采用日本神津精机，运行平稳，定位精准。
-控制：标配专业控制软件，支持精准参数设置与操作，适配复杂实验场景。
-温控：RT~300℃基础控温，可升级至0℃/-40℃/-60℃，支持手套箱内液氮温区，适配低温环境下的材料转移实验。
-减震：主动隔振台（选配），可有效隔离环境震动，保障超高精度转移需求。
-标配配件：与前两款一致，同时可根据定制需求适配特殊配件。
三、平台核心技术特点（森东宝优势）
-微米级精准转移：可实现石墨烯、二硫化钼、黑磷等二维材料的微米级精确定点转移，支持多层范德华异质结的可控堆叠，保障实验精度与重复性。
-集成化设计：整合显微镜、位移台、真空吸附、加热、隔震五大核心模块，一站式完成材料剥离、定位、转移、堆叠全流程，无需额外搭配基础部件，操作便捷。
-高效温控与冷却：RT~300℃精密控温（控温分辨率±0.1℃），标配1分钟快速水冷，可快速回归室温，适配热敏感材料转移，提升实验效率。
-高稳定性保障：采用气浮/主动隔振设计、无抖动线性位移结构，有效减少环境干扰与操作误差，保障多层堆叠平行度，降低材料褶皱、破裂与污染风险。
-扩展性极强：可升级电学测量、光学测量模块及探针座、电动模块，兼容IV/CV测试、光电响应、光纤耦合等功能，灵活适配不同科研需求。
-操作友好性高：采用粗精调二合一设计、Z轴缓冲保护、全域防静电处理，降低新手操作门槛，提升实验成功率与安全性。
四、应用领域
-基础科研：二维材料物性研究、范德华异质结构建、低维器件原型开发，为科研人员提供可靠的实验支撑。
-前沿领域：量子器件、柔性电子、光电器件、钙钛矿/二维材料复合器件等前沿方向的研发与实验。
-高校院所：985/211高校、中科院系统、各类半导体研究院所的材料与器件实验室，适配教学与科研双重需求。
-产业研发：新型半导体企业、光电芯片公司的小批量样品制备与工艺验证，助力产业技术升级。
