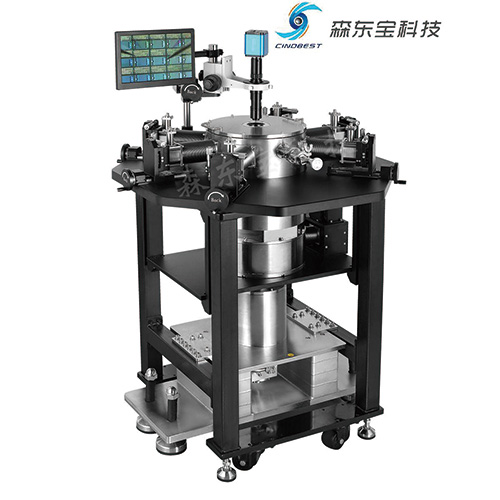

CINDBEST CRX|SM 低温超导真空探针台测试系统
|
特点/应用
◆2英寸样品台
温度范围：8K-300K
◆ 垂直超导磁场
◆ 全温区内垂直磁场强度：±3T
◆6个探针臂接口
◆ 允许非监督降温
◆ 循环电制冷，无需制冷剂
◆一键制冷、一键回温、自动控温、自动控场 ◆自动测试功能
|
|
◆ 腔体规格：
|
型号 |
CRX-SM |
|
样品台尺寸 |
2英寸 |
|
样品固定 |
弹簧压片 |
|
观察窗口 |
50mm |
|
真空度 |
3*10-5(Torr) |
|
探针臂接口 |
最多6个探针臂接口 |
|
其他接口 |
电信接口、真空接口、光纤接口、冷源接口 |
|
制冷方式 |
GM制冷机 |
|
温度范围8 |
8K到300K |
|
温控精度 |
0.1K/0.01K/0.001K |
|
稳定性 |
<10K@±50mK,10K到100K@±10mK 100K到300K@±10mK |
|
外形 |
872mmW*962mmD*1400mmH |
|
重量 |
约130千克 |
◆ 磁场
磁场类型
超导磁体
磁场方向
垂直
磁场控制
电流控制
磁场大小
±3T（8K~300K全温区范围内）
磁场均匀性
0.5%10mm直径;1%25mm直径
◆ 光学系统：
|
显微镜类型 |
单筒显微镜/体式显微镜/金相显微镜 |
|
放大倍率 |
16X-200X/20X-4000X |
|
移动行程 |
水平360度旋转，Z轴行程50.8mm |
|
光源 |
同轴光源 |
|
CCD |
200万像素/1200万像素 |
◆ 探针臂：
|
X-Y-Z移动行程 |
25mm*70mm*15mm |
|
结构 |
外置探针臂，真空波纹管结构 |
|
移动精度 |
2微米 |
|
线缆 |
同轴线/三轴线/射频线 |
|
漏电精度 |
10pA/100fA/10fA |
|
固定探针 |
螺丝固定 |
|
接头类型 |
BNC/三轴/香蕉头/鳄鱼夹/接线端子 |
|
频率支持 |
DC-67GHZ |
|
针尖直径 |
10um/20um/50um |

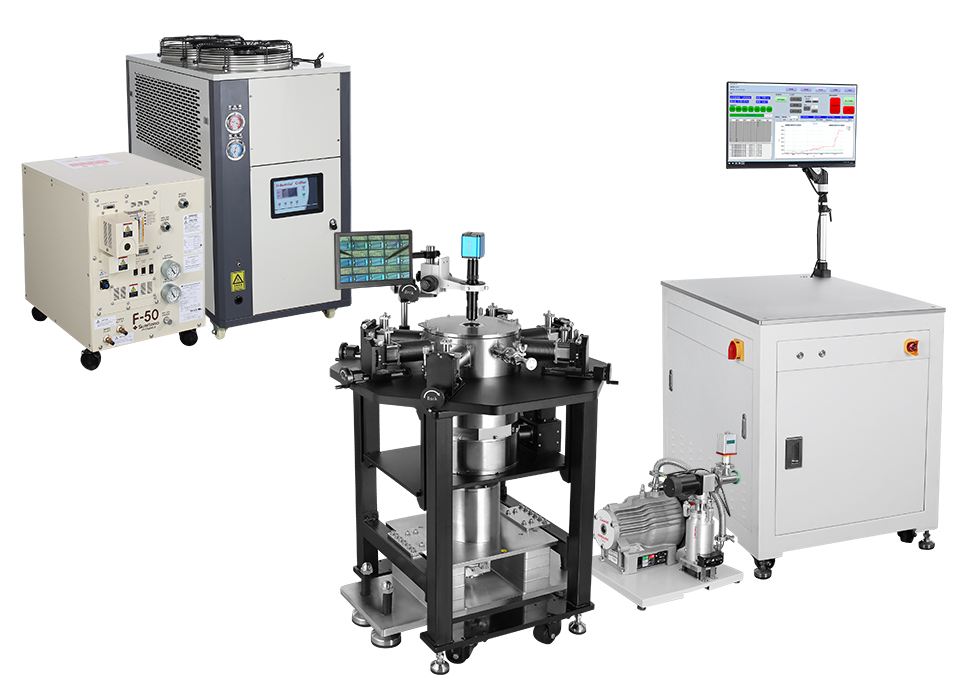

◆ 其他组件：
|
真空组件 |
分子泵组 |
|
冷源组件 |
制冷机 |
◆ 可选附件
|
超高温配件 |
|
显示器 |
|
转接头 |
|
射频测试配件 |
|
屏蔽箱 |
|
光学平台 |
|
镀金卡盘 |
|
光电测试配件 |
|
高压测试配件 |
|
分子泵组 |
|
激光系统 |
|
气敏测试配件 |
规格及设计如有更改，恕不另行通知。
|
