自动平衡型气浮防震桌的安装手册

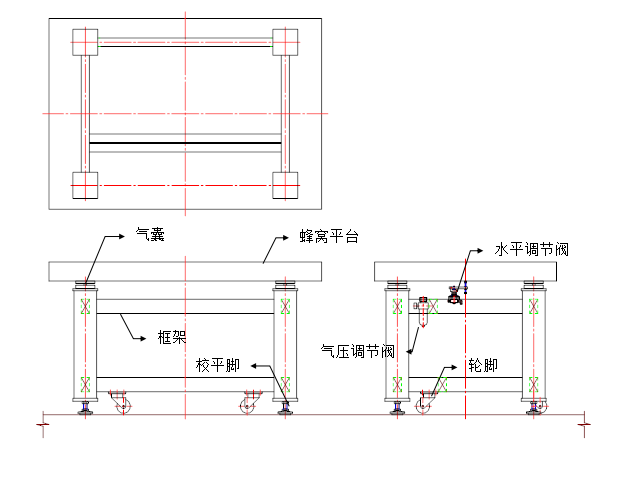

1、 常规配置



2、 安装前请注意以下几点：

（1） 避免阳光直射和较大的温度变化

（2） 只能使用压缩空气或者4Kgf/㎠以上压力的氮气

（3） 避免意外撞击防震桌

3、 安装和调整

请按照以下顺序安装

（1） 移动和装载

a、 移动蜂窝平台和框架至要求安装的地方

b、 把蜂窝平台放在框架上（调整蜂窝到框架的中心位置）

（2） 调整框架的水平位置和装载设备

a、 拧松校平脚上的锁紧螺母之后，用扳手（30mm）转动校平脚直到地面和轮脚之间的间距在5mm左右

b、 通过旋转校平脚使框架达到水平

c、 框架调整至水平之后，拧紧锁紧螺母以确保校平脚不再松动

d、 把需要安放的设备放在蜂窝的正中心

（3） 提供压缩空气（只能用干燥的空气）

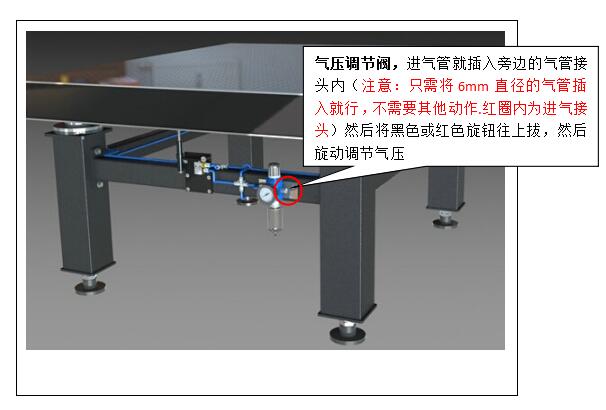

a、 把空气软管（6mm）连接到框架上的气压调节阀上。

b、打开空气阀然后提供压缩空气给防震桌（必须是4 kgf/㎠压力以上的压缩空气）

（4） 调整空气气压调节阀和蜂窝水平

           a、顺时针方向旋转空气气压调节阀上的手把直到空气压力达到3㎏f/㎠左右

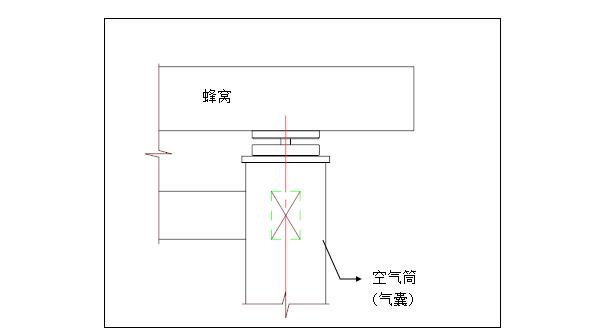

                   b、旋转精细调节螺栓使隔离器支撑板和锁紧圈的间隙在10mm左右

C、 把液位计放在顶板上，通过旋转精细调节螺栓来调整蜂窝的水平

D、 调整好水平之后，拧紧水平调节阀上的锁紧螺母

（5）检查扶手或框架是否有干扰

      a、检查扶手或者框架的四边是否有干扰

      b、检查水平调节阀的工作状态是否正常

（6）检查压缩空气是否有泄漏

      a、检查水平调节阀、气垫、空气筒、空气气压调节阀、空气管线路等是否有泄漏

      b、检查空气气压调节阀上的指示器是否有轻微的震动（如果指示器有轻微的震动，那就可能有泄漏）

4、 移动防震桌

     （1）为了防止对空气隔离器的冲击，关闭压缩空气使隔离支撑板降下来跟锁紧圈完全接触在一起

     （2）把之前放在防震桌上的设备移到另外一个安全的地方

     （3）拧松校平脚上的锁紧螺母

     （4）通过旋转校平脚使轮脚接触在地上

     （5）移动防震桌

5、检查

序号	问题	检查方法
1	防震桌不浮动	空气供给是否正常
		自动校正器的精细调节螺栓是否太紧
		水平调节阀的水平杠杠的螺栓是否太紧
		空气气压调节阀设置的压力是否太低
		空气供给管是否有泄漏
		放在防震桌上的设备的负载是否太重超出了防震桌的承载能力
		防震桌的震动是否造成了泄漏
2	防震桌不水平	水平调节阀的水平杠杆的螺栓是否太紧
		自动校正器的精细调节螺栓是否太紧
		空气供给管是否有泄漏
		防震桌是否跟其他物品接触在一起
		隔离器是否有泄漏
3	不能满足隔离的性能	水平调节阀是否还正常工作? 按一下桌面，看看桌面是怎么重新定位的，是否能回到原来的位置？
		是否有调整压缩空气的压力
		防震桌是否跟其他物品接触在一起
		隔离器是否有泄漏
		空气供给管是否有泄漏？
		防震桌周围是否有震动较大的东西，比如印刷机、空气压缩机等，如果有的话，就把他们拿开
