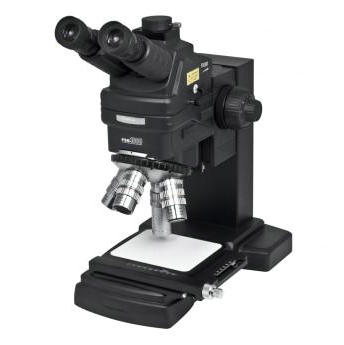

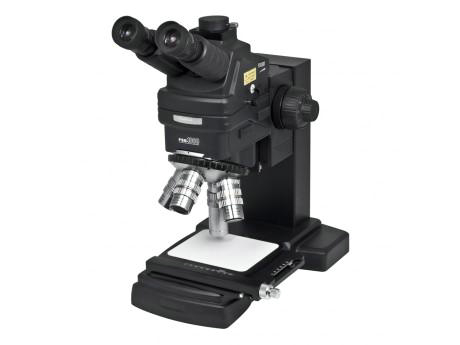

motic金相显微镜

全新的一体化设计，具有优异的光学成像质量，方便使用的正像光学系统，是理想的检测半导体器件的工具，支持3 种激光波长，可在半导体和液晶基板中使用激光切割和薄膜技术。可以广泛应用于半导体、电子、冶金等行业的制造和研究领域。

规格参数
资料下载

产品简介

全新的一体化设计，具有优异的光学成像质量，方便使用的正像光学系统，是理想的检测半导体器件的工具，支持3 种激光波长，可在半导体和液晶基板中使用激光切割和薄膜技术。可以广泛应用于半导体、电子、冶金等行业的制造和研究领域。
描述
● 人机工程头部
PSM-1000E双目观察头可以在3°- 30°转动，调整观察眼点的高度和观察方向，使操作者的使用更加舒适。
● 管镜
PSM-1000的管镜转盘上装有1X NUV、1X NIR和2X 管镜，三组管镜之间可以根据需要进行切换，切换简单、方便。其中1X NUV对355nm和532nm波长进行了优化，1X NIR对532nm和1064nm波长进行了优化，当使用这3个波长的激光器时，可以得到更好的激光透过率。
● 光路切换拉杆
通过推拉光路转换拉杆可以方便的对光路进行切换。当转换拉杆往外拉时，双目头和摄像接口的分光比为0：100，此时从摄像接口上入射的激光100%的进入光路，提高了激光效率；当转换器拉杆往里推时，双目头和摄像接口的分光比为50：50，此时即可用双目头观察，同时也可以在摄像接口上使用CCD摄像头或激光器。
● 偏光观察
主体上留有偏光插孔，插上偏光附件(选配件)，可进行偏光观察。
● 调焦机构
PSM-1000的调焦机构转动舒适，工作可靠。调焦机构最大可承载45磅(20.4Kg)，确保安装激光器和CCD摄像头后，仍然能够正常工作。
● 转换器
PSM-1000采用4孔可调中转换器，使用随机配送的调中钥匙，可以很方便地调整物镜的齐中。
● 物镜
PSM-1000采用长工作距离的无应力平场复消色差物镜，提供了优异的成像质量。关于物镜的具体参数请参照APO物镜样本。
● 数码摄像系统
根据所使用的CCD摄像机的CCD尺寸，选择合适的摄像接头，安装在摄像接口上，组成数码摄像系统，就可以在电脑、电视或监视器上同步观察。
● 照明系统
采用同轴垂直照明系统，光源采用外置冷光源。长达2m的照明光纤和光源遥控器(选配件)给PSM-1000带来更自由的操作空间。
● 探测工作站
PSM-1000的主体部分可以安装在探测工作站上，进行硅片的测试。
● 激光装置

PSM-1000的摄像接口处装有激光安全定位销，双目头前留有安装激光安全滤色片的位置，并提供补偿垫片。无需专用的激光工具箱，就可以方便的把激光器和激光安全滤色片安装上。

注:在安装和使用激光器之前，请您仔细阅读激光器和激光安全滤色片的使用手册。由于在PSM-1000上使用激光器和激光安全滤色片而产生的安全和性能问题,深圳市森东宝科技有限公司对此概不负责。

规格说明

铰链式三目头	图像	正像
	瞳距	调节范围 55-75mm
	视场直径	24mm
	分光比	可通过光路切换拉杆自由切换（双目头：第三目=100:0或50:50）
主体	管镜	1X（可对紫外及红外线进行优化），2X
激光的使用	拉出光路切换拉杆即可
可应用的激光	1064/532/355 nm NWR laser
调焦机构	粗微调手轮	调焦行程：50mm；粗动手轮4mm/转；微动手轮0.1mm/转
调焦机构最大承重量		20.5kg
摄像接头		C-Mount接头
照明系统		同轴垂直照明，可变孔径光栏
冷光源(选配)		150W冷光源照明器及工业显微镜光纤（2m）
物镜转换器		四孔物镜转换器，中心可调，可拆卸
目镜		10X
物镜	长工作距离平复消色差物镜	2X, 5X, 10X, 20X, 50X（选配）
重量		主体：6.8kg；冷光源照明器：2.5kg

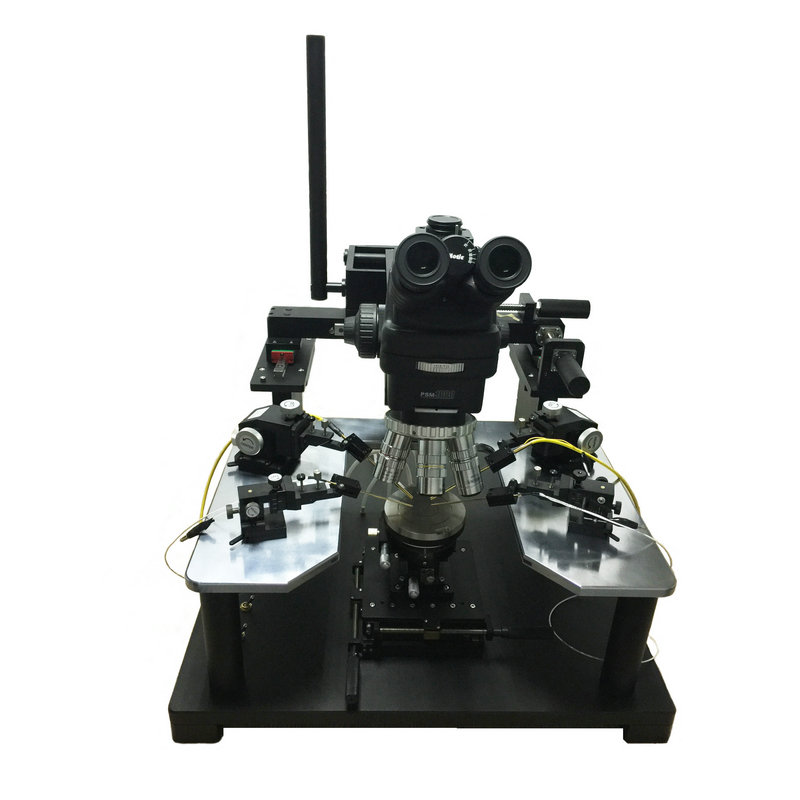

与探针台搭配图：
