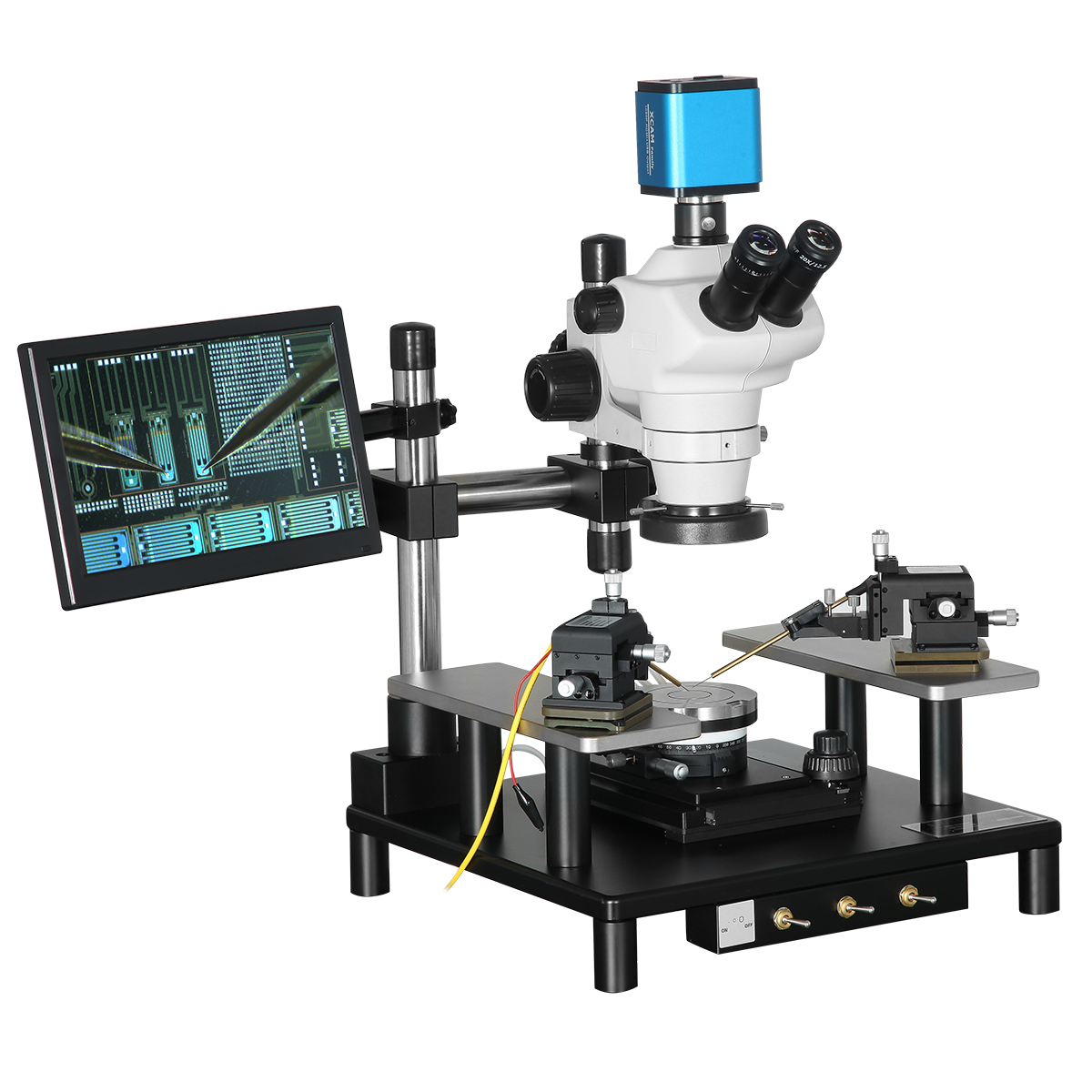

CINDBEST CM-4 | 4" 精密I-V测试测量探针台系统
|
特点/应用
◆ 满足I-V/C-V，PIV测试，光电测试等.
◆ 最大可用于6英寸以内样品测试
◆ 同轴丝杠传动结构，线性移动
◆ 可放置于手套箱内使用
◆ 形状轻巧，操作方便，价格实惠 |
 |
◆ 台体规格：
|
尺寸 |
4英寸/6英寸 |
|
水平旋转 |
可360度旋转，可微调15度，精度0.1度，带角度锁死装置 |
|
X-Y移动行程 |
2英寸*3英寸 |
|
X-Y移动精度 |
10微米 |
|
样品台Z轴调节 |
可升降10mm |
|
样品固定 |
真空吸附，中心吸附孔，多圈吸附环 |
|
针座平台 |
左右各一个针座平台，最多可放置6个探针座 |
|
背电极测试 |
样品台电学独立悬空，4mm插孔可接背电极 |
|
外形尺寸 |
400mm长*380mm宽*500mm高 |
|
重量 |
约20千克 |
◆ 光学系统：
|
显微镜类型 |
单筒显微镜/体式显微镜 |
|
放大倍率 |
16X-200X |
|
移动行程 |
水平方向绕立柱360度旋转，Z轴50.8mm |
|
光源 |
外置LED无极调节亮度环形光源 |
|
CCD |
200万像素/500万像素/1200万像素 |
◆ 定位器：
|
X-Y-Z移动行程 |
12mm*12mm*12mm |
|
移动精度 |
10微米/2微米/0.7微米/0.5微米 |
|
吸附方式 |
磁力吸附/真空吸附 |
|
线缆 |
同轴线/三轴线 |
|
漏电精度 |
10pA/100fA/10fA |
|
固定探针 |
弹簧固定/管状固定 |
|
接头类型 |
BNC/三轴/香蕉头/鳄鱼夹/接线端子 |
|
针尖直径 |
0.2微米/1微米/2微米/5微米/10微米/20微米 |
|
针尖材质 |
钨钢/铍铜 |
◆ 可选附件
|
加热台 |
|
显示器 |
|
转接头 |
|
射频测试配件 |
|
屏蔽箱 |
|
光学平台 |
|
镀金卡盘 |
|
光电测试配件 |
PS:探针台可根据客户要求定制。
规格及设计如有更改，恕不另行通知。
|
