CBC-ER4系列
FEATURES/BENEFITS
用途

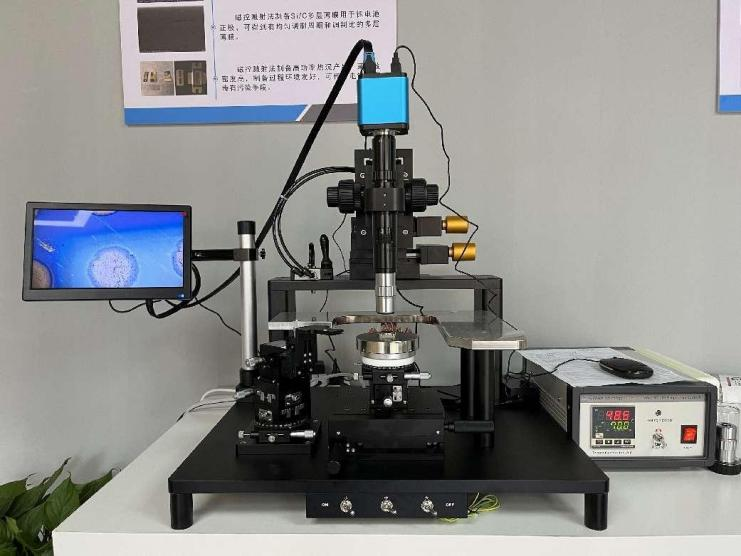

低维材料异质结器件转移系统
实现石墨烯、二硫化钼、黑磷等材料的微米级精确定点转移
及多层范德华异质结可控堆叠

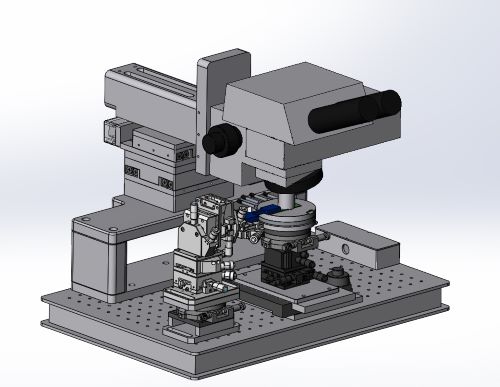

系统包含
显微镜模块、载玻片位移模块、真空吸附模块、加热样品台模块、隔震模块
可升级、选配
电学测量模块（兼容IV,CV等电学测量功能）
光学测量模块（兼容光模块，光电响应，光纤耦合功能）

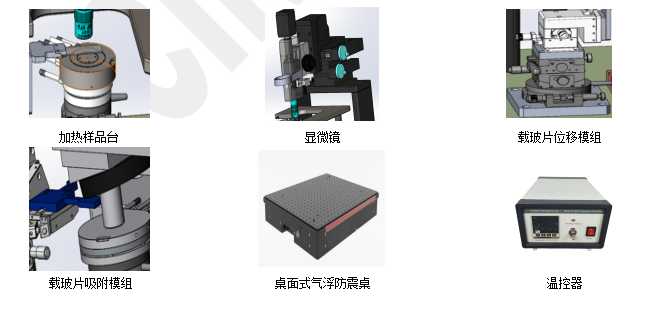

主要部件
分别是加热样品台、显微镜、载玻片位移模组、载玻片吸附模组、桌面式气浮防震桌、温控器
加热样品台模块
样品台尺寸：2英寸
样品台温度范围：常温-200℃（可升级300、400）
样品台XY快调移动行程：50*76mm ，大手柄同轴驱动便捷、高效，带阻尼锁定
样品台XY精调移动行程：±6.5mm
样品台R移动行程：360°旋转
样品台Z轴移动行程：8mm
控温分辨率：±0.1℃
样品台冷却方式：风冷
显微镜模块
移动平台：高稳定性显微镜移动模组，X-Y行程2英寸*2英寸
移动平台：可兼容金相显微镜，体式显微镜，单筒显微镜使用
单筒显微镜：连续变倍比：0.75-5X ，CMount : 1X ，工作距离：82mm ，同轴LED光源，可调亮度，可加装长工作距离金相物镜 ，最低分辨率可达2um
载玻片位移模块
X-Y-Z-R四轴移动；
X-Y-Z移动行程25mm，移动精度10um，高稳定性、线性移动，显微镜下无抖动；
R轴旋转角度360度，手动旋转送样，旋转载玻.
真空吸附模块
载玻片固定方式：真空吸附
样品的固定方式：真空吸附
静音无油
隔震模块
阻尼光学平台底板
选配功能
探针座模块、金相显微镜、升级电动模块
应用案例
南方科技大学
